Remplacement, à neuf, des 10 batteries élémentaires 1,2 V. qui composent la grosse batterie 12 V. du T2150cds

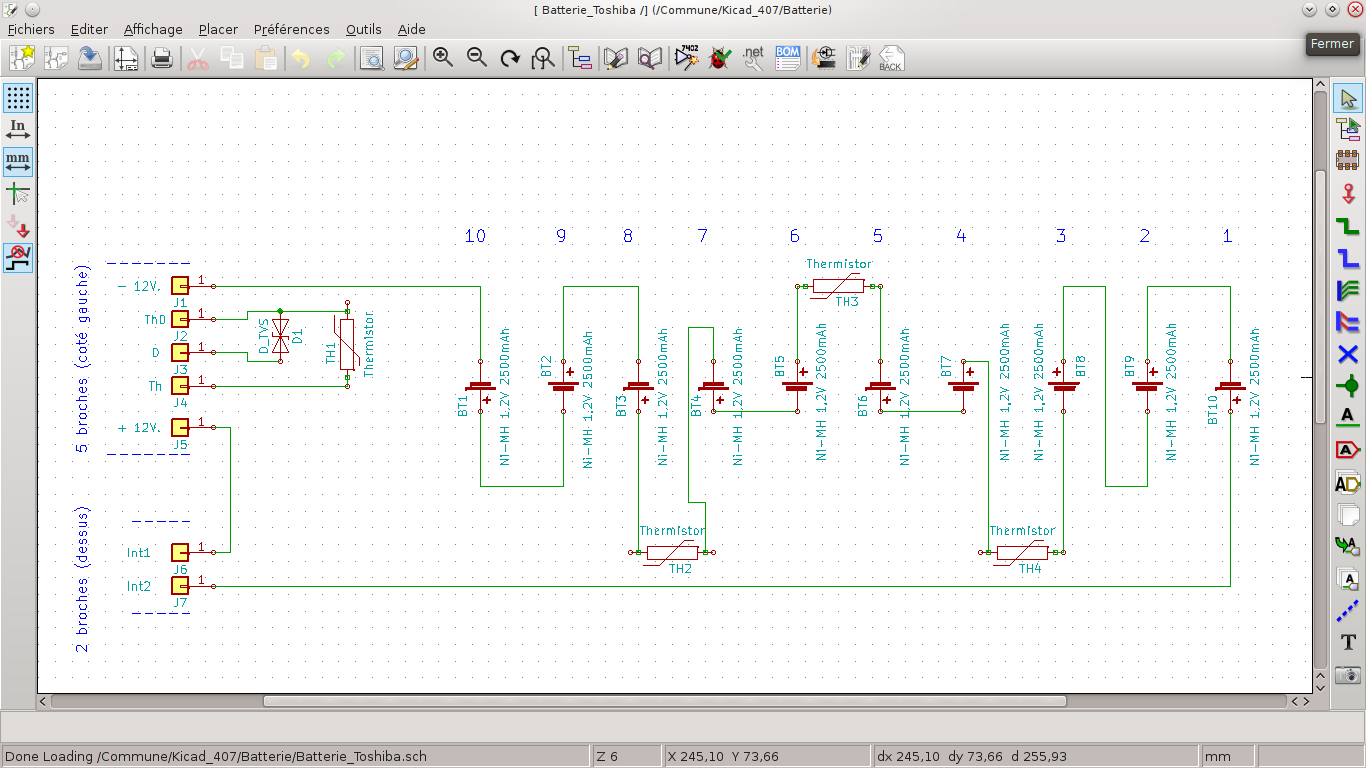

Schéma électrique de la batterie 12 V. du T2150cds
__________________
Batterie (PA2437U) 12 V. 2600mAh (composée de 10 éléments de 1,2 V. en série)
Référence d'un élement (1,2 V.) : nm2500af celline (il en faut 10) ; Voir ici
Voir photo ci-dessous :
-Cette batterie (contrairement aux batteries plus récentes) n'est pas démontable : il faut donc prévoir des gants et une pince coupante.
-Récupérer les composants électriques (en effet, ils sont quasi introuvables).
-S'aider du schéma électrique, donné ci-dessus ; souder les nouvelles batteries élémentaires.
-Effacer les traces de sang (fallait mettre des gants).
Batterie (PA2437U) 12 V. 2600mAh (composée de 10 éléments de 1,2 V. en série)
Référence d'un élement (1,2 V.) : nm2500af celline (il en faut 10) ; Voir ici
Voir photo ci-dessous :
______________________

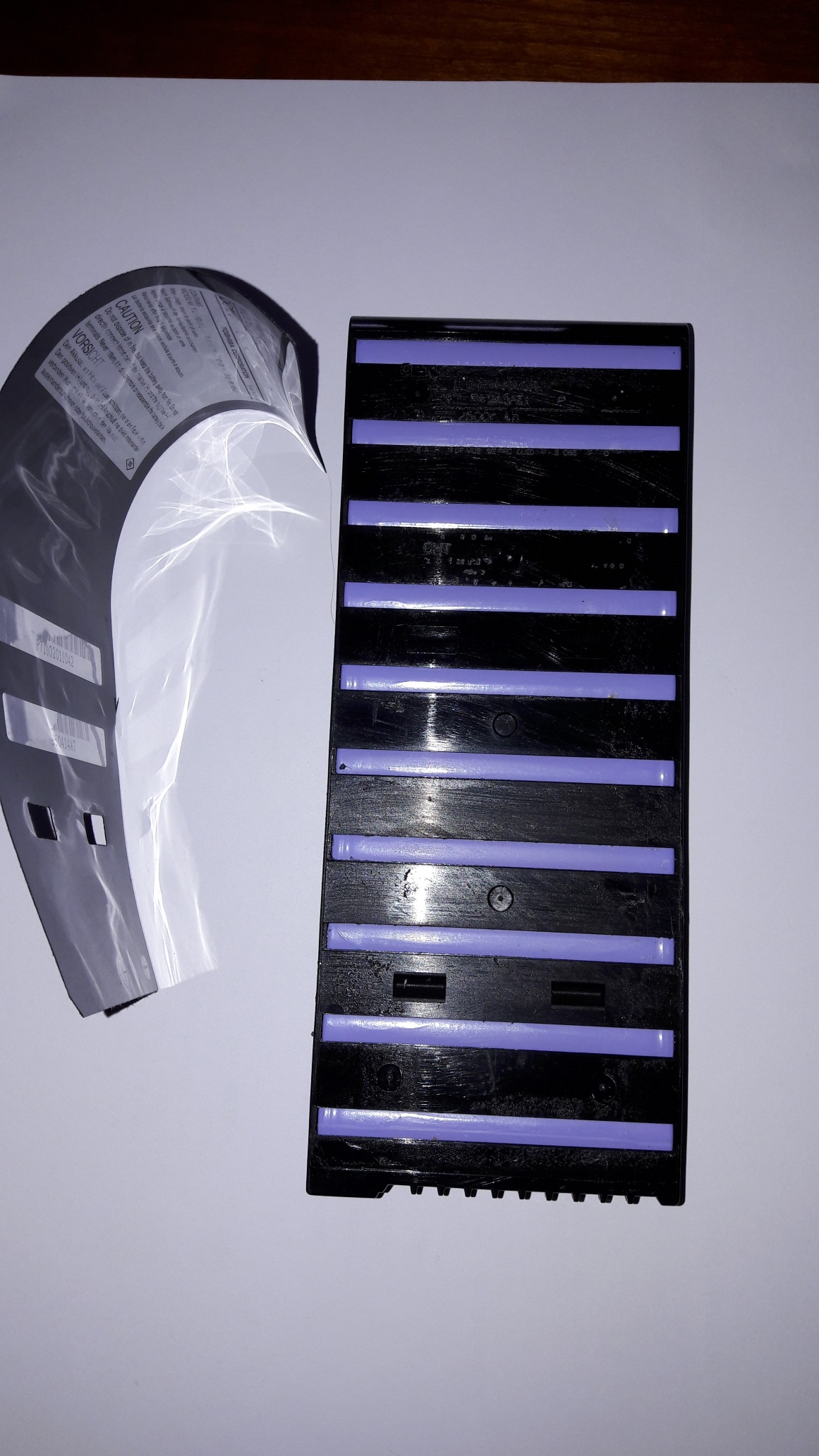

Ouvrir la batterie d'origine (décoller l'étiquette)
Ouvrir la batterie d'origine (décoller l'étiquette)
-Cette batterie (contrairement aux batteries plus récentes) n'est pas démontable : il faut donc prévoir des gants et une pince coupante.
-Récupérer les composants électriques (en effet, ils sont quasi introuvables).
-S'aider du schéma électrique, donné ci-dessus ; souder les nouvelles batteries élémentaires.
-Effacer les traces de sang (fallait mettre des gants).
______________________
La nouvelle batterie est en charge :
La nouvelle batterie est en charge :
